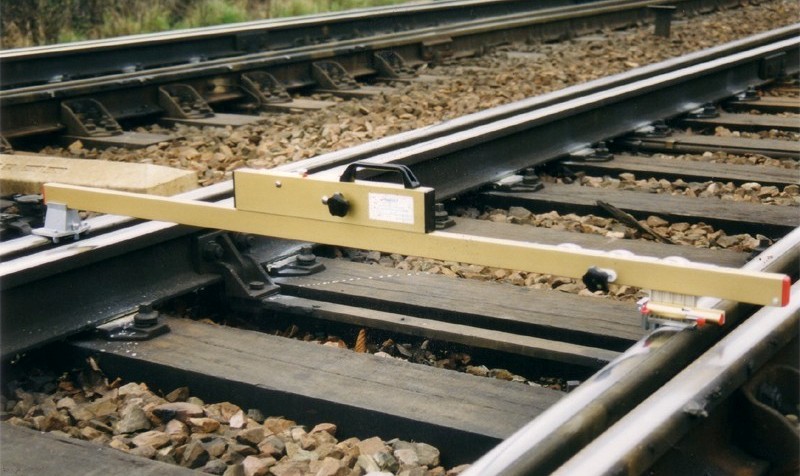

RÈGLE DE CONTRÔLE DES APPAREILS DE VOIE
Règle de haute précision pour la mesure des appareils de voie.
(appareils neufs ou à l’entretien), Lecture directe : de toutes les mesures
Niveau à bulle incorporé réglable.
La règle SW-9182 est très précise, elle permet d’effectuer les mesures et lectures directes
suivantes :
Écartement de la voie = -10 à +40 mm.
Dévers de la voie = -40 à +200 mm
Voie guide = -10 à +10 mm
Entre contre-rails = 1332 à 1365 mm (pour voie normale)
Largeur des ornières (31 à 60 mm )
Précision de lecture : 1 mm
Encombrement (pour voie normale) : 1710 x 105 x 250 mm
Poids = 3,6 Kg (pour voie 1435 mm)
Référence : SW-9182
Certificat d’étalonnage fourni sur demande.
OPTIONS :
Adaptation – Réf. K-120
(pour mesure des côtes de protection de pointe dans les traversées de jonction)
Coffret bois (175 x 14 x 28 cm) – Poids = 13 Kg – Réf. CO
ADAPTATION pour Voie Tramway (ajouter) – TR
ÉQUERRE à 60° pour le contrôle de la pente de roulement – Réf. EQ1
