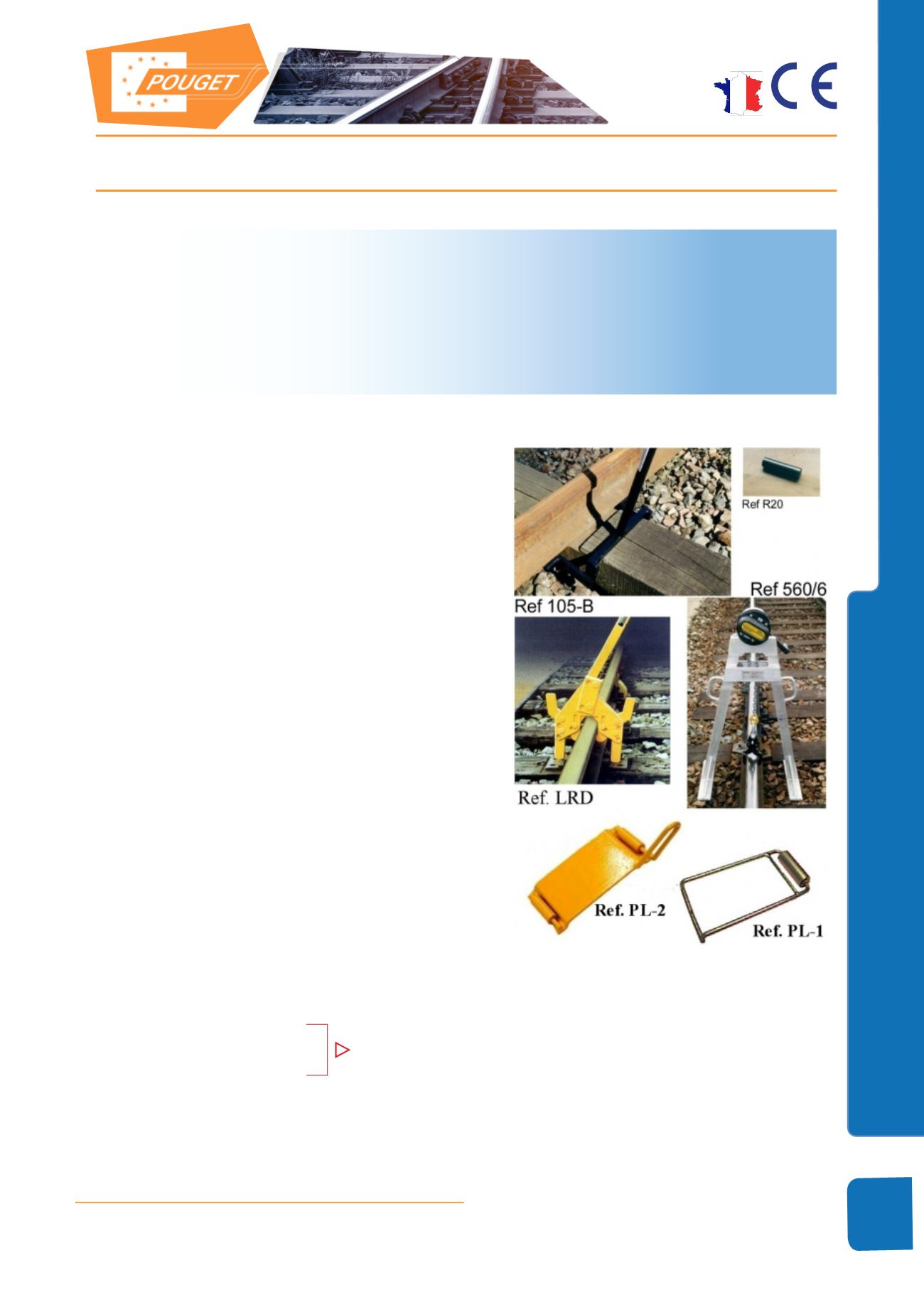

LEVIERS ET PORTIQUE «LEVE-RAIL» - ROULEAUX DE LIBERATION LRS
UTILISATION : Travaux de libération des rails soudés. (LRS)
ƒ ƒ Pose de rouleaux acier pour libération
ƒ ƒ Remplacement des semelles caoutchouc sous rail
(en France, ces travaux sont interdits du 15 Juin au 15 Septembre)
AVANTAGES : Outillages simples et robuste .
LEVIER SIMPLE - Réf. 105-B
ƒ ƒ Acier dur Ø 30 mm x Long. 1,10 m
ƒ ƒ Vernis noir
ƒ ƒ Poids 7 Kg
Le levier prend appui sur le dessus de la traverse, et par
action sur le manche on lève le rail sans difficulté.
LEVIER DEMULTIPLICATEUR - Réf. LRD
ƒ ƒ Course de levage vertical 50 mm
ƒ ƒ Force 1 tonne
ƒ ƒ Levier, Long. 1,20 m
ƒ ƒ Vernis jaune
ƒ ƒ Poids net 14 Kg
Le levier prend appui de chaque côté du rail sur la traverse
et par action sur le bras , on lève le rail en toute facilité.
PLAQUES d’appui sous rail
ƒ ƒ Réf. PL-1 (0,65 Kg) équipée d’un rouleau avec poignée.
ƒ ƒ Réf. PL-2 (3 Kg), équipée de 2 rouleaux acier, avec poignée.
PORTIQUE LEGER Type « Chevalet» - Réf. 560/6
ƒ ƒ Force 1 tonne
ƒ ƒ Palan à manivelle de sécurité
ƒ ƒ Tout alu, manoeuvrable par 2 hommes (voir Fiche 34/3)
ƒ ƒ Poids net 23 Kg
ROULEAUX pour libération des contraintes LRS (Rouleaux acier dur, placés sous rail) :
ƒ ƒ Ø 25 mm - Réf. R-25
ƒ ƒ Ø 20 mm - Réf. R-20
ƒ ƒ Ø 14 mm - Réf. R-14
MASSES CAOUTCHOUC - Réf. 305 pour libération LRS, avec manche 1,10 m
- Poids 3 Kg (voir Fiche 23/3)
Voir Fiche 38/3
