REGLE DE CONTROLE DES APPAREILS DE VOIE - 10-R « SNCF »
La Règle Type «SNCF» 10-R est très précise, elle permet d’effectuer les mesures et lectures directes
suivantes :
ƒ ƒ Ecartement de la voie = -10 à +40 mm.
ƒ ƒ Dévers de la voie = -40 à +200 mm
ƒ ƒ Voie guide = -10 à +10 mm
ƒ ƒ Entre contre-rails = 1332 à 1365 mm (pour voie normale)
ƒ ƒ Largeur des ornières (31 à 60 mm )
ƒ ƒ Protection de pointe dans les traversées de jonction
ƒ ƒ Encombrement (pour voie normale) : 161 x 9 x 13 cm
ƒ ƒ Poids = 7,6 Kg (pour voie 1435 mm)
ƒ ƒ Référence : 10-R «SNCF»
UTILISATION : Règle de haute précision pour la mesure des appareils de voie.
(appareils neufs ou à l’entretien)
AVANTAGES : Lecture directe : de toutes les mesures - Niveau à bulle incorporé réglable.

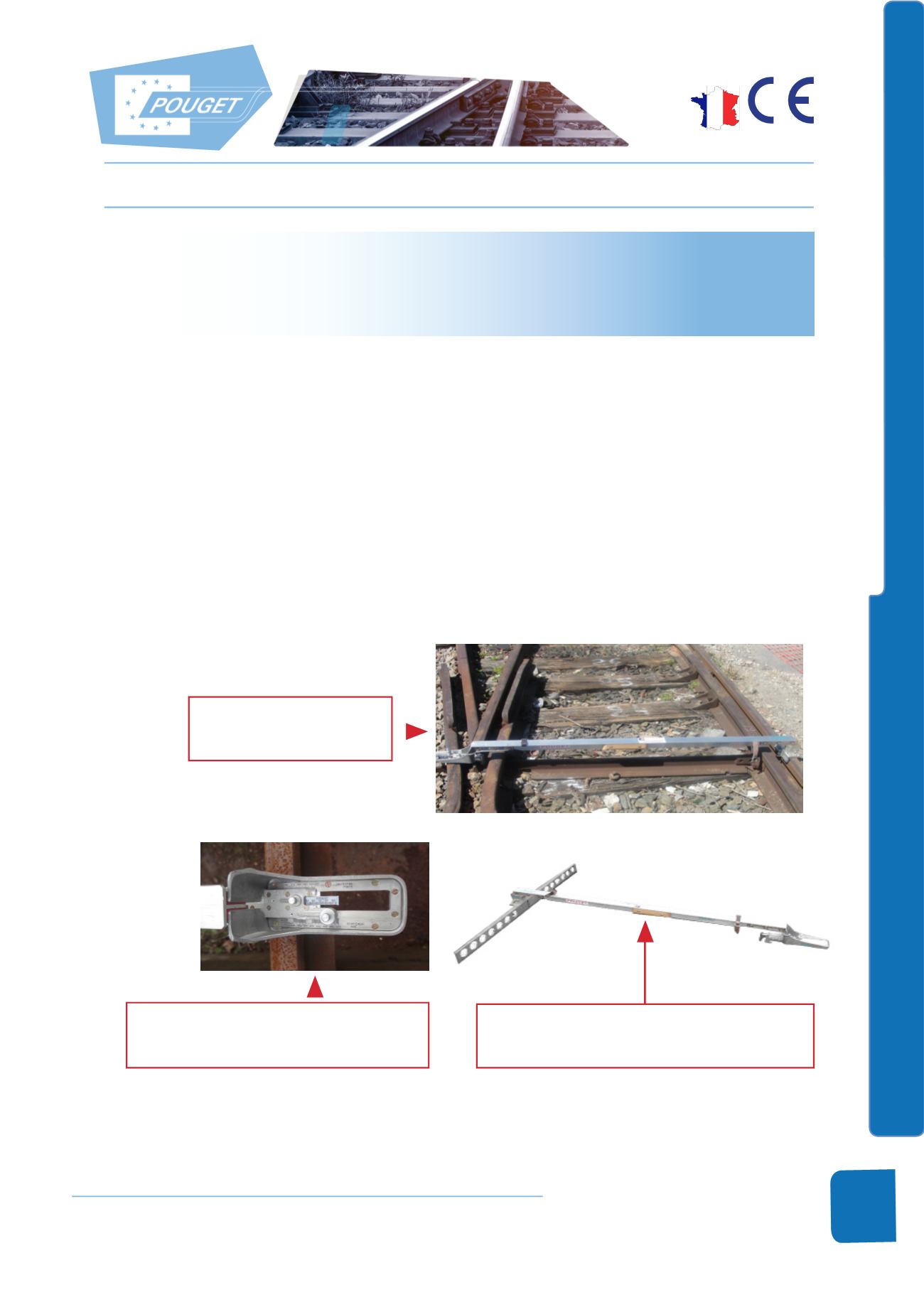

Mesure de l’écartement
Voie et Dévers
Mesure Voie-Guide entre
Contre-rails et Largeur des Ornières
Adaptation pour la mesure des côtes de
protection de pointe dans les traversées.
