MESURES ET CONTRÔLES
Fabriqué en
9/7

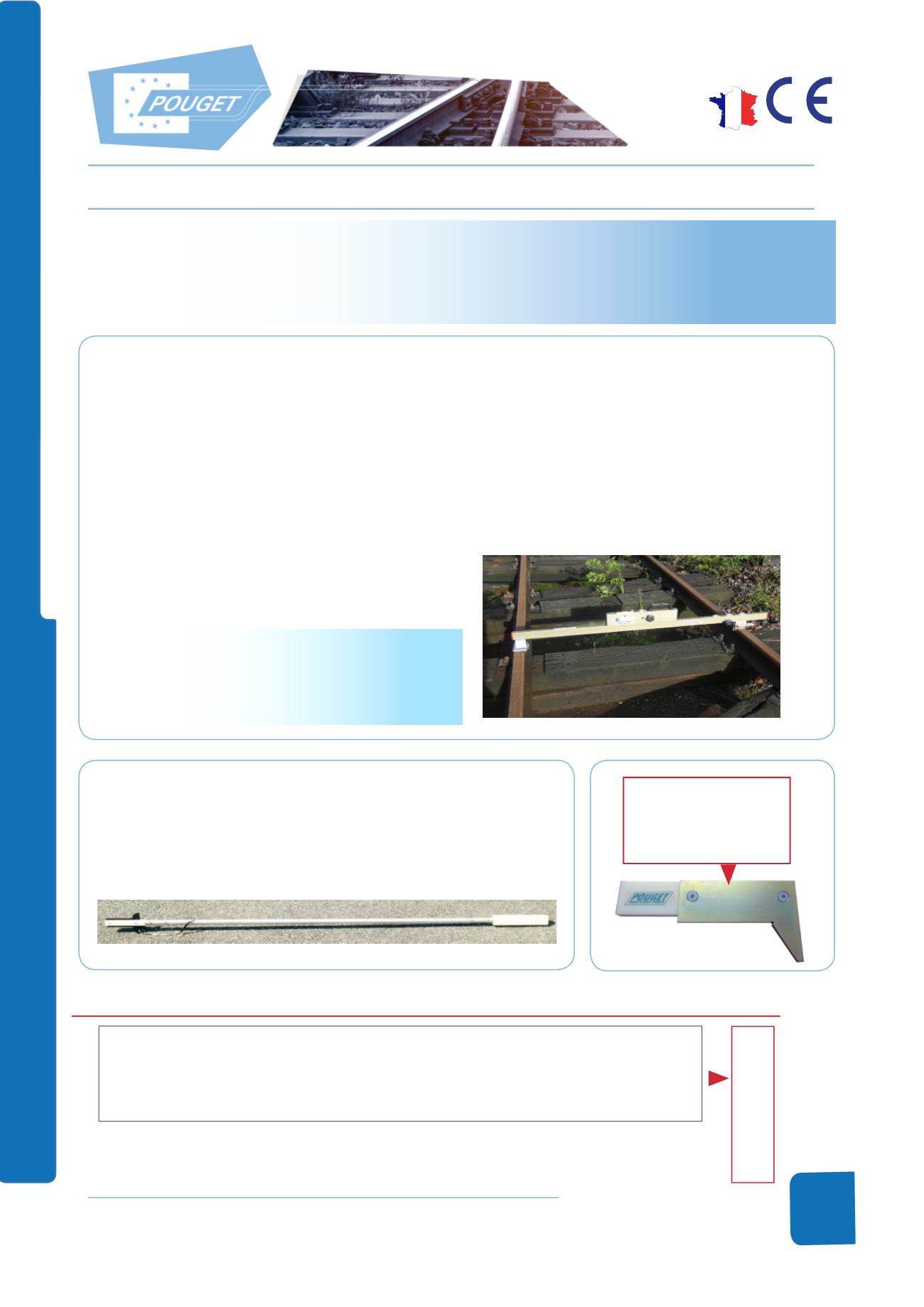

REGLE DE CONTROLE DES APPAREILS DE VOIE - SW9182
UTILISATION : Règles de haute précision pour la mesure des appareils de voie.
(appareils neufs ou à l’entretien)
AVANTAGES : Lecture directe : de toutes les mesures - Niveau à bulle incorporé réglable.
La règle SW-9182 est très précise, elle permet d’effectuer les mesures et lectures directes
suivantes :
ƒ ƒ Ecartement de la voie = -10 à +40 mm.
ƒ ƒ Dévers de la voie = -40 à +200 mm
ƒ ƒ Voie guide = -10 à +10 mm
ƒ ƒ Entre contre-rails = 1332 à 1365 mm (pour voie normale)
ƒ ƒ Largeur des ornières (31 à 60 mm )
ƒ ƒ Précision de lecture : 1 mm
ƒ ƒ Encombrement (pour voie normale) : 1710 x 105 x 250 mm
ƒ ƒ Poids = 3,6 Kg (pour voie 1435 mm)
ƒ ƒ Référence : SW-9182
OPTIONS
ƒ ƒ Adaptation - Réf. K-120
(pour mesure des côtes de protection de pointe dans les traversées de jonction)
ƒ ƒ Coffret bois (175 x 14 x 28 cm) - Poids = 13 Kg - Réf. CO
ƒ ƒ ADAPTATION pour Voie Tramway (ajouter) - TR
ƒ ƒ EQUERRE à 60° pour le contrôle de la pente de roulement - Réf. EQ1
REGLE de contrôle de l’usure des 1/2 aiguillages - Réf. 582
avec poinçon de contrôle de 3 mm.
Corps duraluminium, appui isolant Céloron, long. 1,65 m
Poids 1,7 Kg
Nous pouvons fournir ces règles pour tous
autres écartements (à préciser)
Certificat d’étalonnage fourni sur demande.
pour Règle
SW-9182
Réf. K-125
Gabrit de meulage
des aiguilles
